NC700X パニアケース取付編 その1
とうとう、やっと、ようやく、、
NC700XにTraxEvoパニアケースを取り付ける作業をおこないました！！
パーツの到着から1ヶ月以上、家で眠っておりましたが、作業をようやく実行に移しました。
http://touring.wa-syo-ku.com/Date/20121211/1/
完成予想は、こんな感じです。
http://shop.sw-motech.com/cgi-bin/cosmoshop/lshop.cgi?action=showdetail&wkid=136115236130758&ls=en&nc=1361152601-32570&rubnum=brands.honda.nc700x&artnum=KFT.01.129.50000/S&id=30&gesamt_zeilen=Tshowrub--brands.honda.nc700x&typid=89912410
黒の塗装タイプもありましたが、シンプルな無塗装（シルバー）タイプを選択しました。
さて、早速作業開始！！

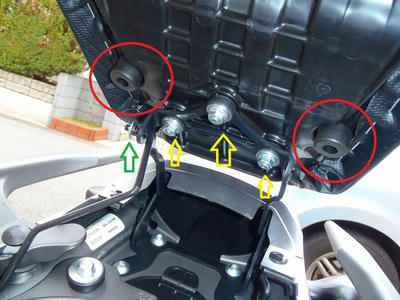

まずは、リアシートについているゴムブッシュ（写真赤丸部分）を交換する作業があり、またリアシート周辺の作業が有りますので、作業性から取り外してしまいます。
写真の黄色矢印部分3カ所のナットと、緑矢印部分のピンを外すとリアシートが外れます。

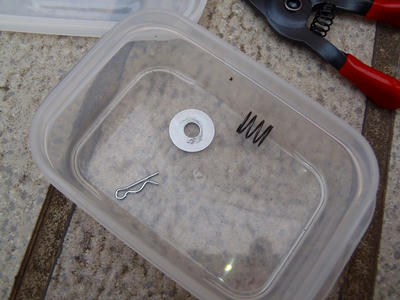

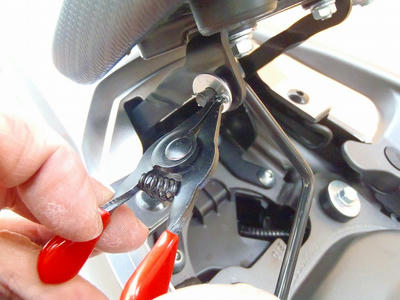

このような、Eリングプライヤーがあると作業が楽です。
パーツが無くならないように、しっかりと保管しましょう！
自分は、100円ショップの3個入り食品タッパを使用しています。

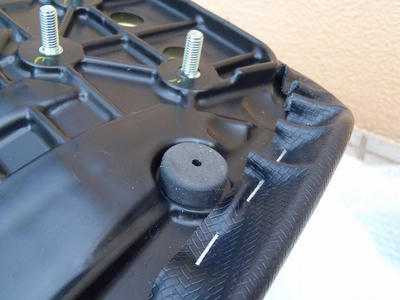

右下にあるゴムブッシュを、TraxEvoパニアシステム付属のゴムブッシュに変更します。
これは、この後の作業でTraxEvoパニアシステムのパーツを取り付けると、リアシート内でパーツが干渉するので、NC700Xのゴムブッシュではリアシートが締まらなくなるからです。
外す時には、慎重に外します。

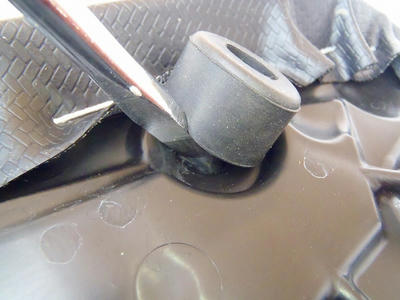

このように、マイナスドライバーを入れててこの原理で場所を変えながら、ゆっくりと傷を付けないように外します。

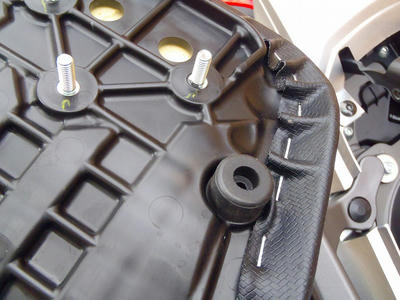

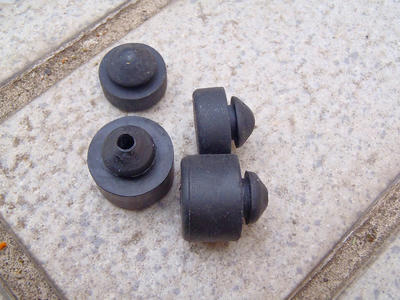

下が元々付いていたNC700X標準部材、上がこれから取り付けるTraxEvoのゴムブッシュです。
厚みが半分くらいになっているのが分かります。
取付は、リチウム系のラバーグリースをゴムブッシュに塗ってから取り付けると、挿入しやすいです。

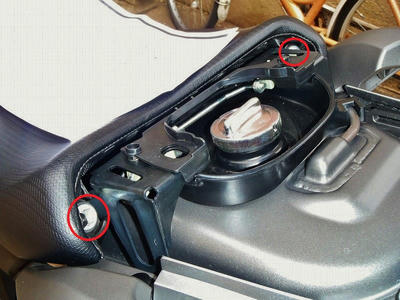

シートも外してしまいます。赤丸部分の2カ所のナットを外すと外れます。

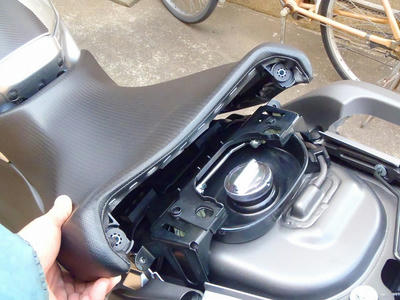

フロント側（ダミータンク側）に差し込むような形状になっていますので、リア側にズラしながら持ち上げて外します。

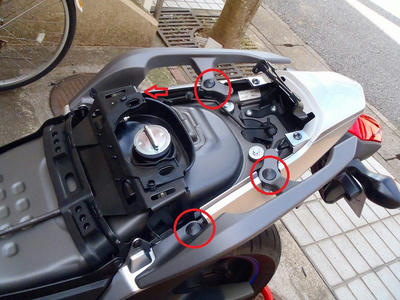

次はクラブバーを外します。
赤丸3カ所と赤矢印1カ所（ガソリンタンク周辺パーツで隠れています）のナットキャップを外して、六角ボルト4点を外すとクラブバーが外れます。
と、ここまででだいぶ書きましたので、続きはその2へ、、、。
（ふぅ、、疲れた。）
