NC700X ブレーキ清掃だぜぇ～
みなさん、こんには！
とうとう、全国的に
梅雨、本番！
となってきましたね。
管理人さんは南関東なので、先週末から不安定な天気で、
山沿いは雨が降りやすい、、と言うので、
おとなしく自宅で、NC700Xの整備をしていたら、、、
急に空が真っ黒になって、、、
雨が降ってきたり、、
急いで、雨がかからない軒下にNC700Xを避難したり、、
もう！
雨はイヤ！！
そんな管理人さんを元気づけるために「ぽち」として頂くと
元気になったりしますので、宜しくお願いします。
バイク ブログランキングへ
管理人さんは何位かな？
さて、ここからが本題です。
先週はバイクに乗らずに、距離も5000kmを超えてきたので、
ブレーキ清掃＆パッド残量確認
を行いました。
まずはフロントブレーキの整備状況からお伝えします。

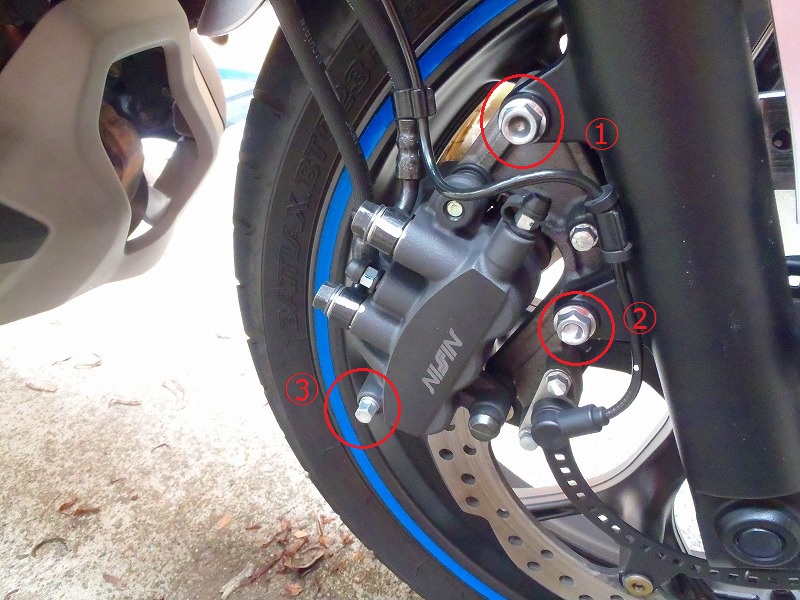

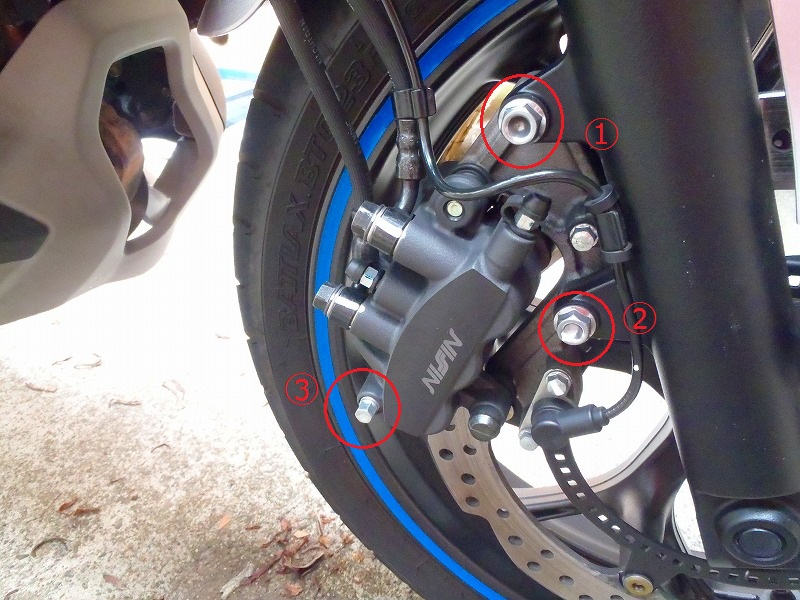

この写真の①～③の番号のボルトを外すことで、キャリパーとパッドを
外すことが出来ます。
まずは、③のボルトを外します。
すると、キャリパーを外すことなくパッドが外れます。

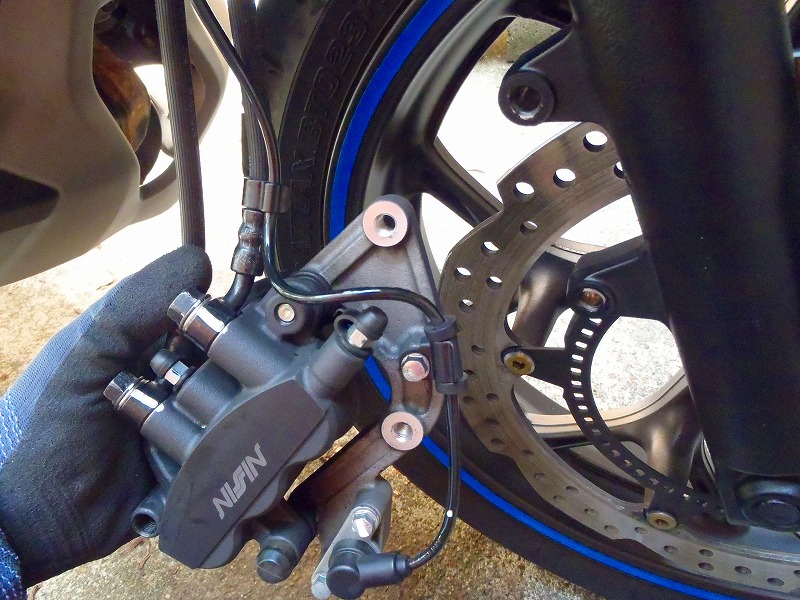

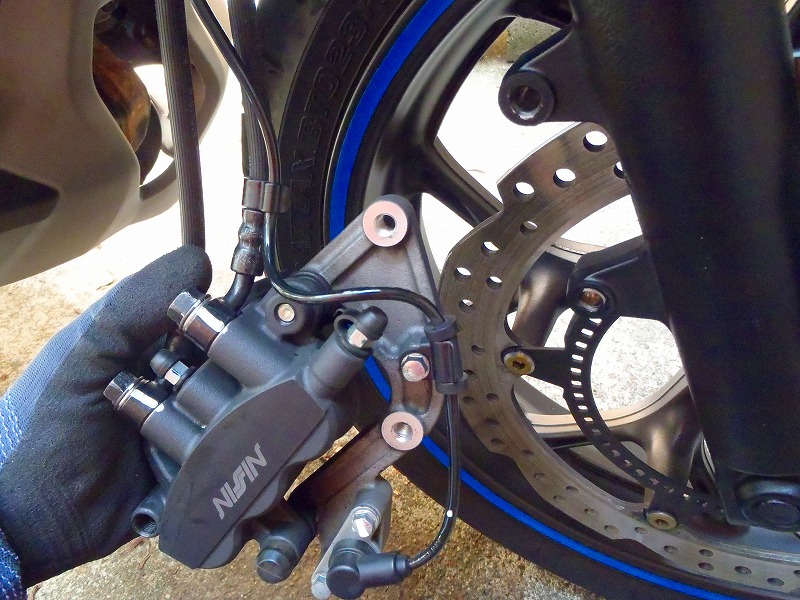

その後、①と②のボルトを外すと、キャリパーが外れます。

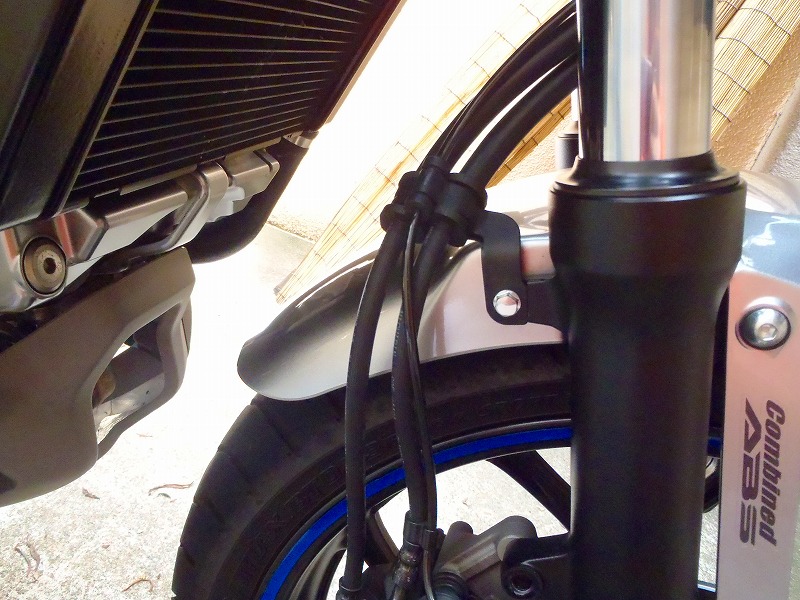

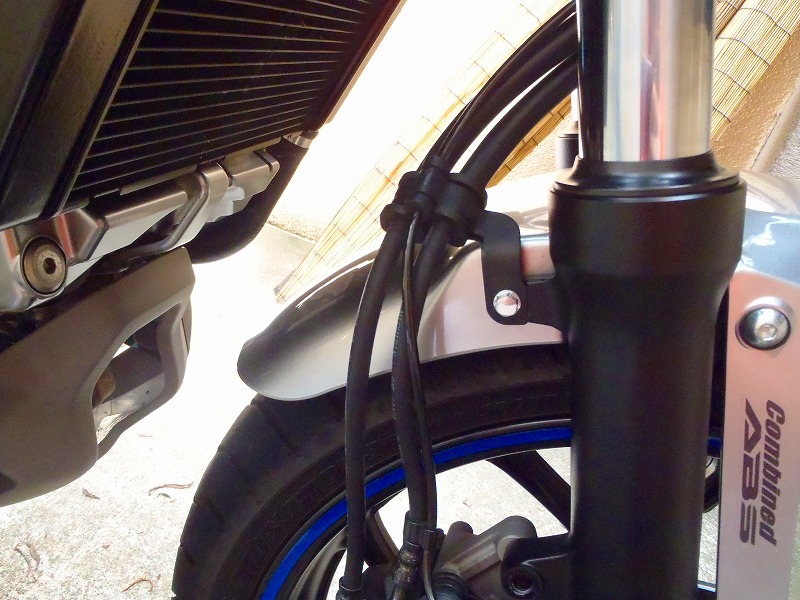

ただし、このままではブレーキホースの遊び防止用の留め具で
キャリパーの掃除がし難いので、
この部分のボルトも外しておきます。
そうすると自由に動かせますが、反面ブレーキホースに負荷がかかりますので
ラジエータ前の部分で、タイロックやひもを使って吊るようにしておき
負荷がかからないようにしておきましょう。

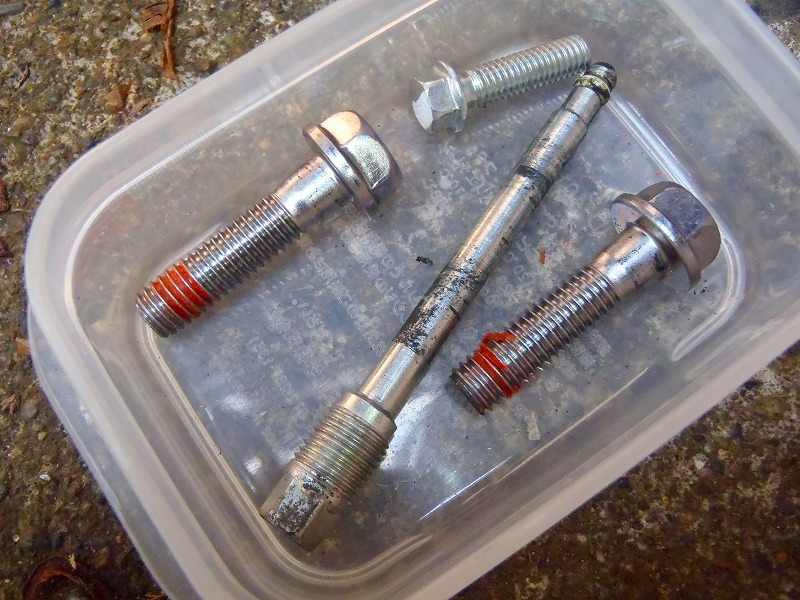

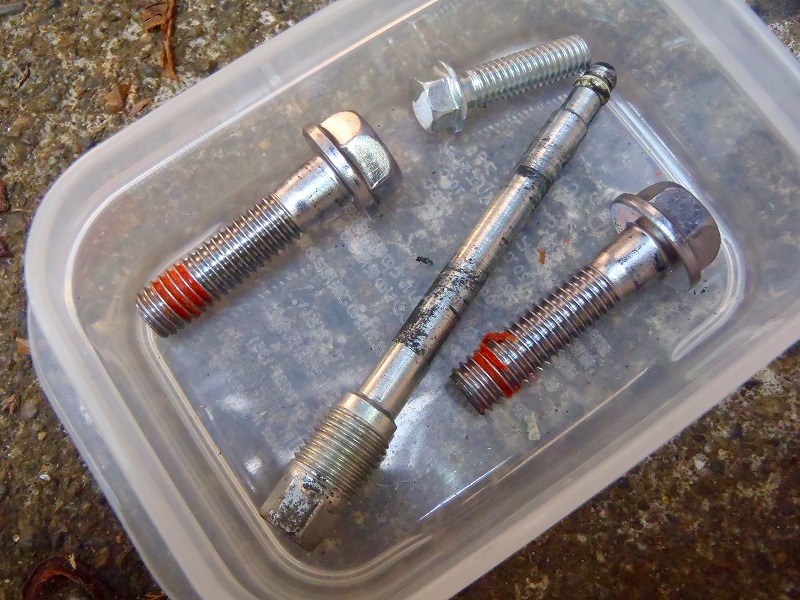

これが外した3本のボルトになります。
上下のネジ部に赤いゆるみ止めが付いているボルトが①と②のボルトになり、
真ん中の長いボルトが、③のボルトになります。
③のボルトは露出しているので、ブレーキダストがこびりついていますね。

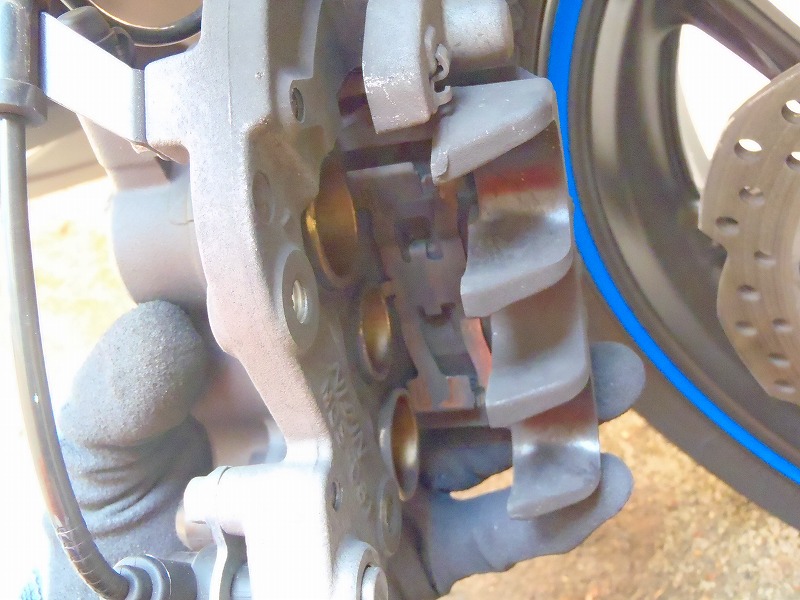

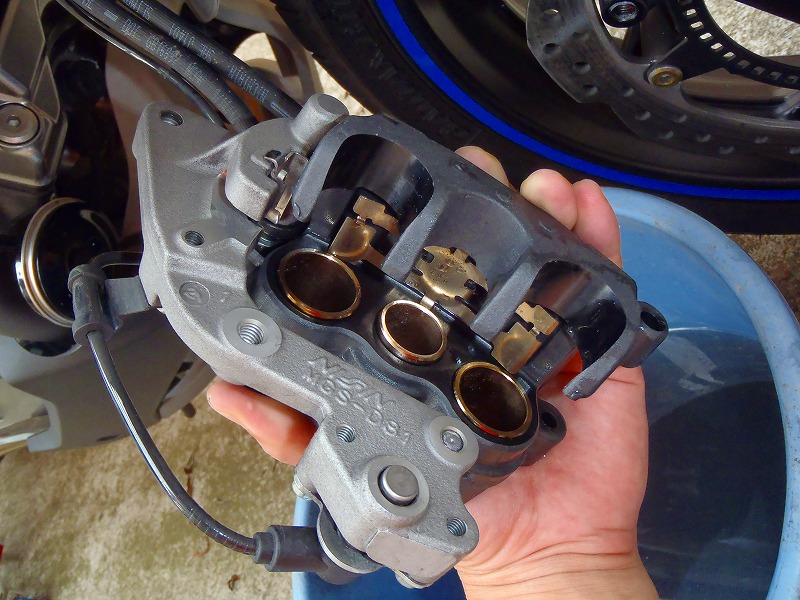

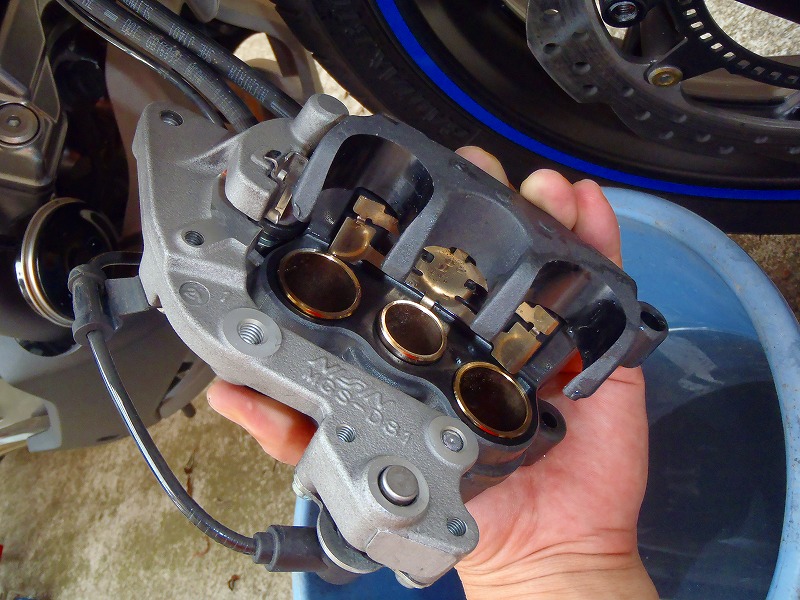

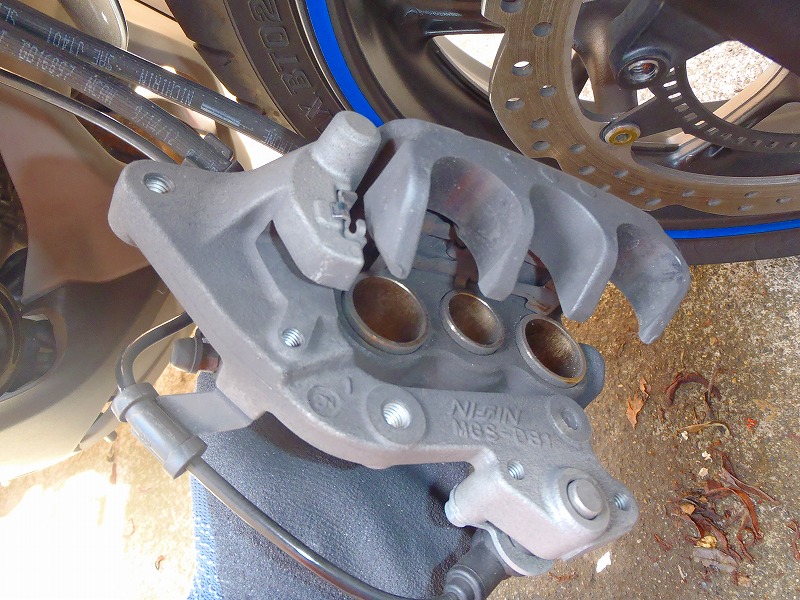

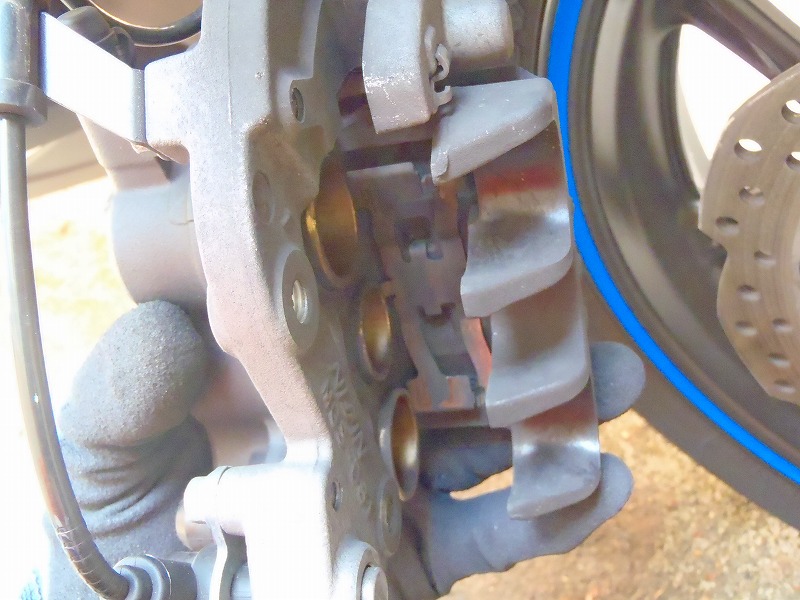

パッドを外したキャリパー内側です。

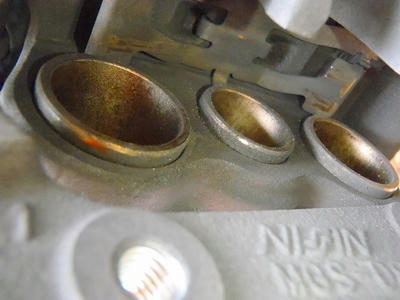

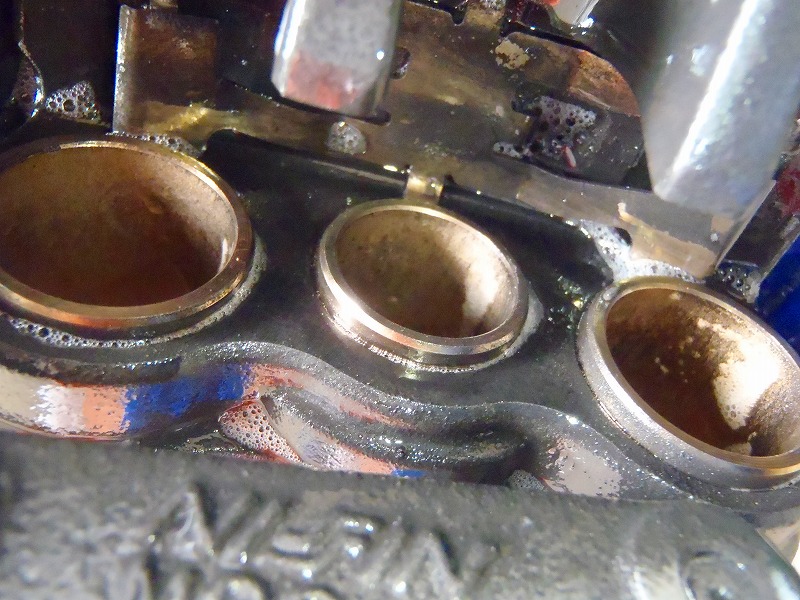

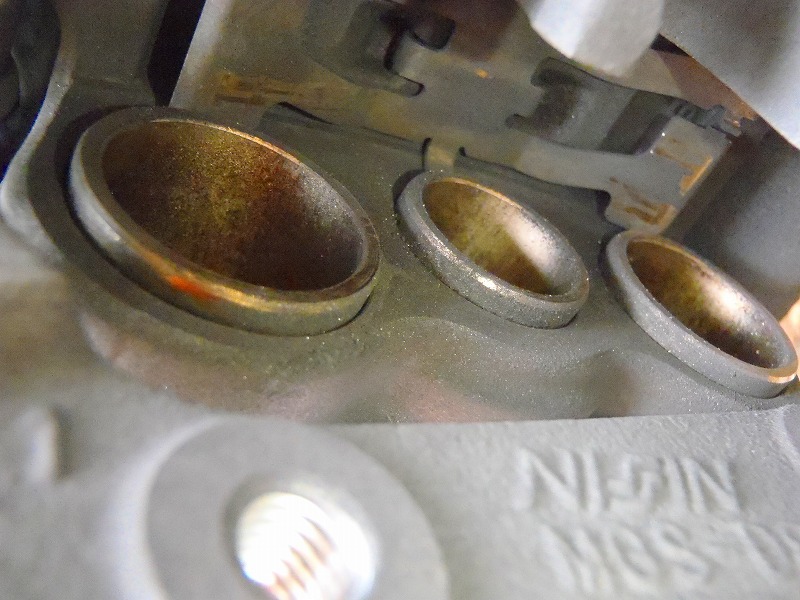

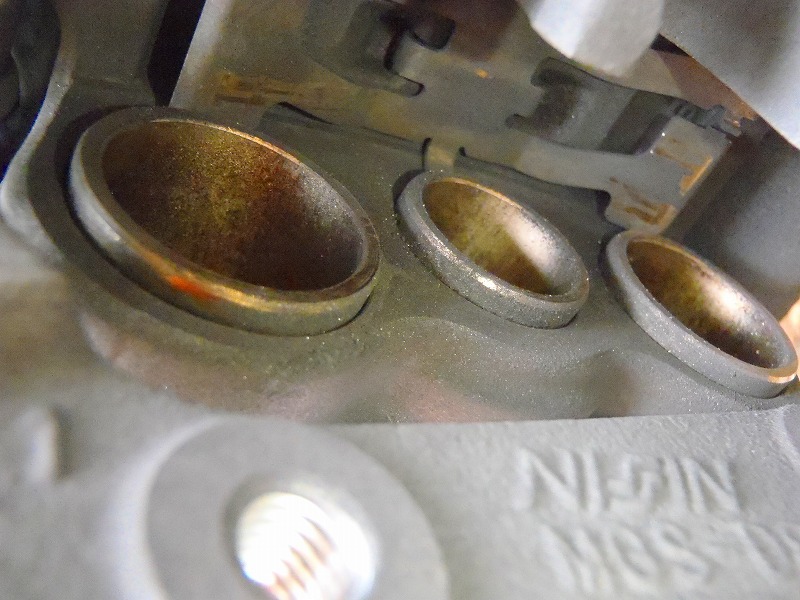

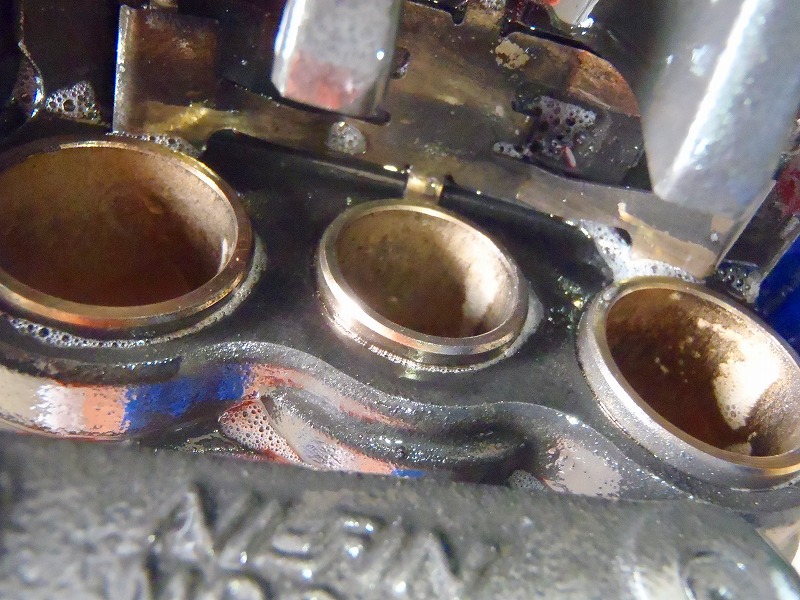

ピストン部分の拡大です。
ブレーキダストが、、、結構付いています。

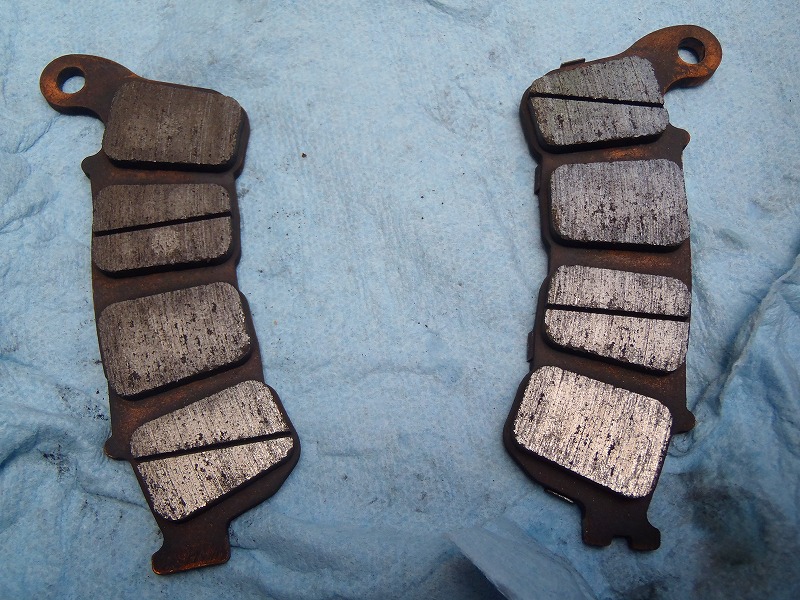

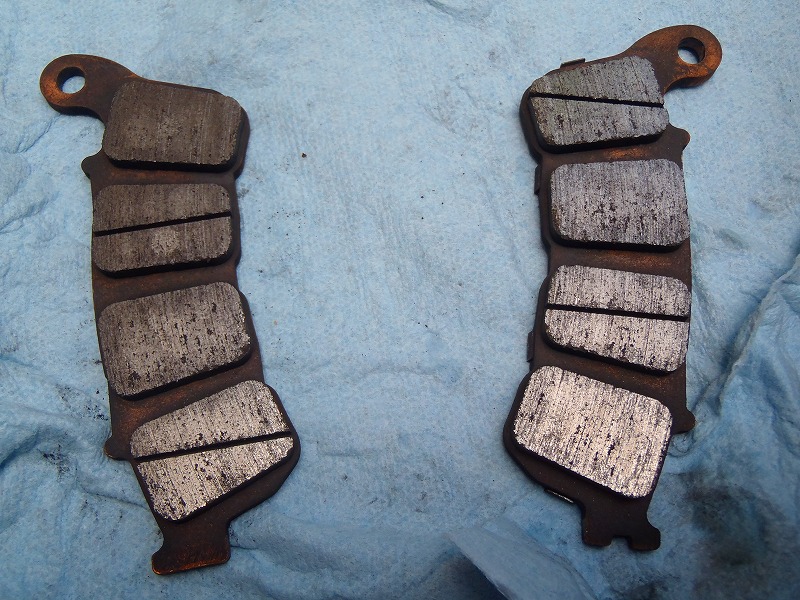

外したパッドです。
左側が手前側で、右が奥側（ホイール側）です。

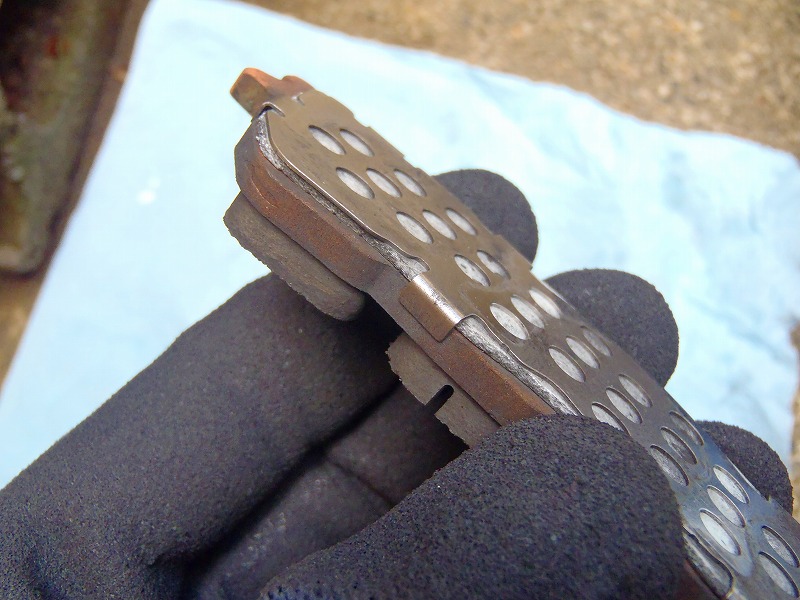

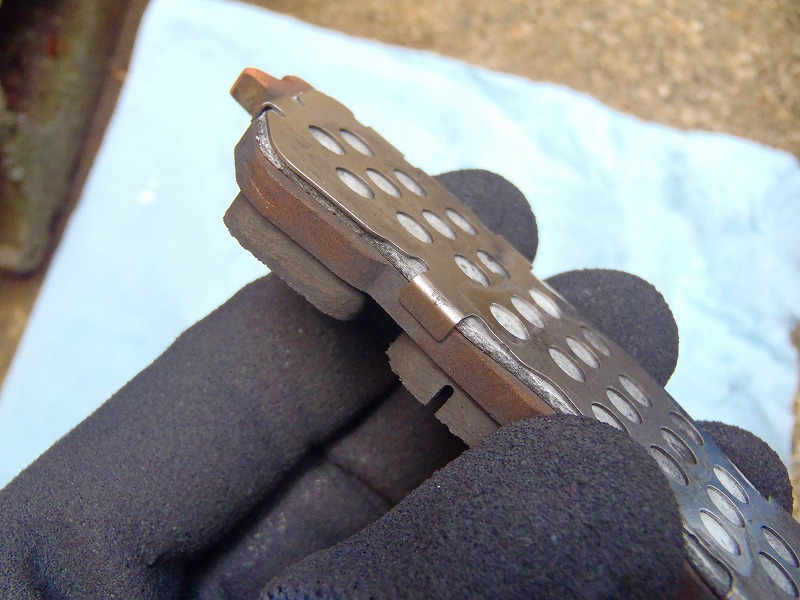

見た目では分かりませんが、、裏返すと
奥側のパッドにだけ、鳴き防止のプレートが付いています。
管理人さん、最近のバイクの整備は初めてなので、
な、なんだこれ？？？
で、早速グルグルで調べてみて、納得。
それでは、パッド厚みの計測です。

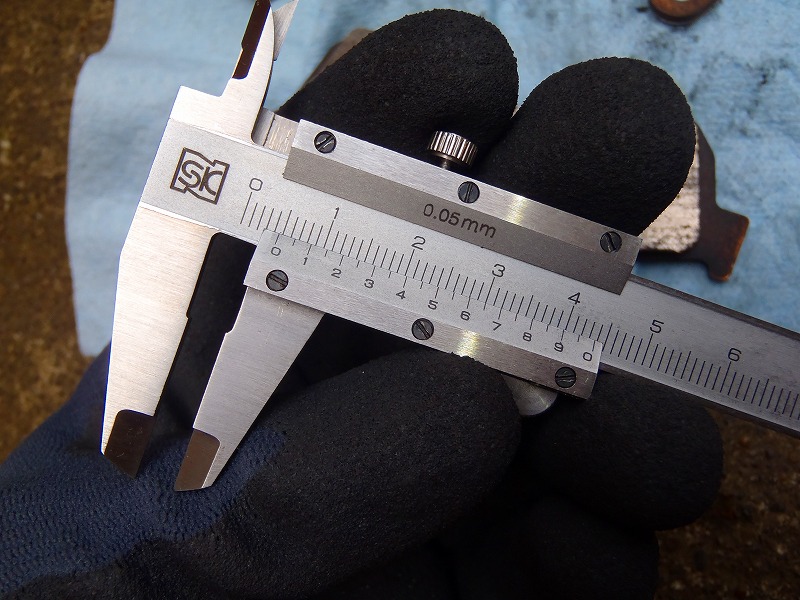

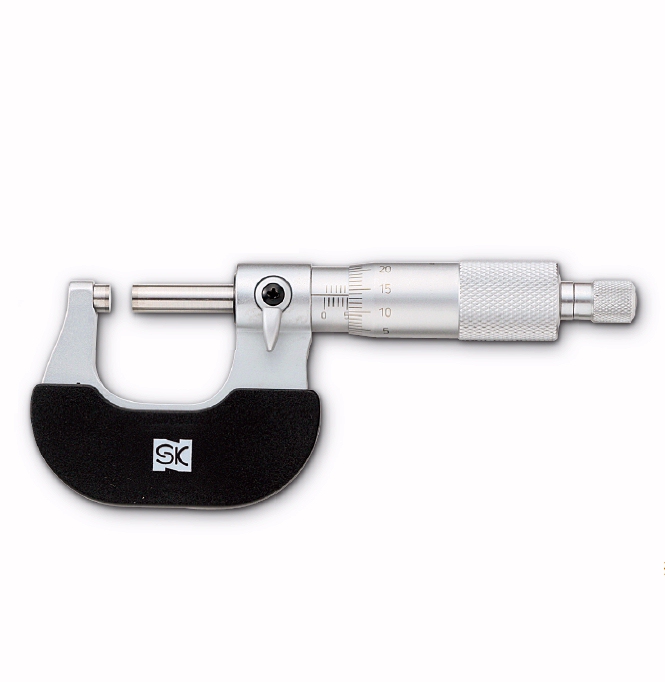

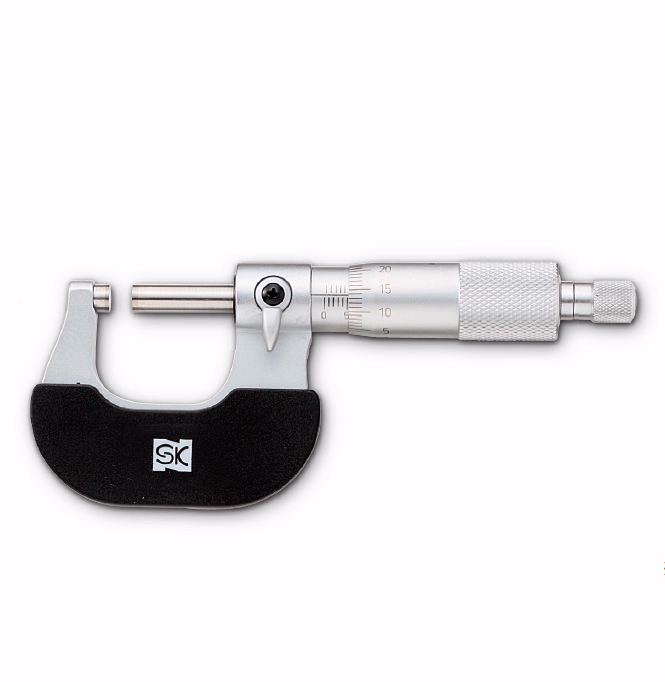

マイクロメータがあればいいのですが、管理人さん持っていないので
（こんなものです）

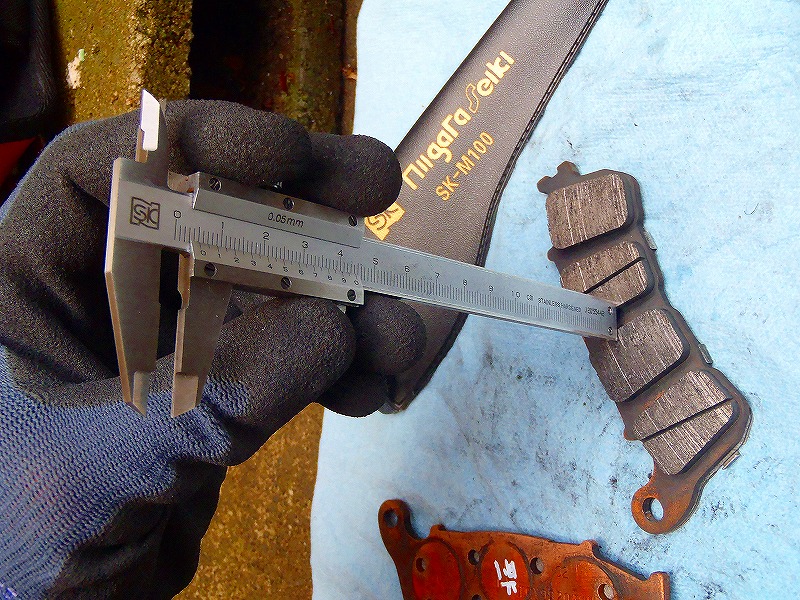

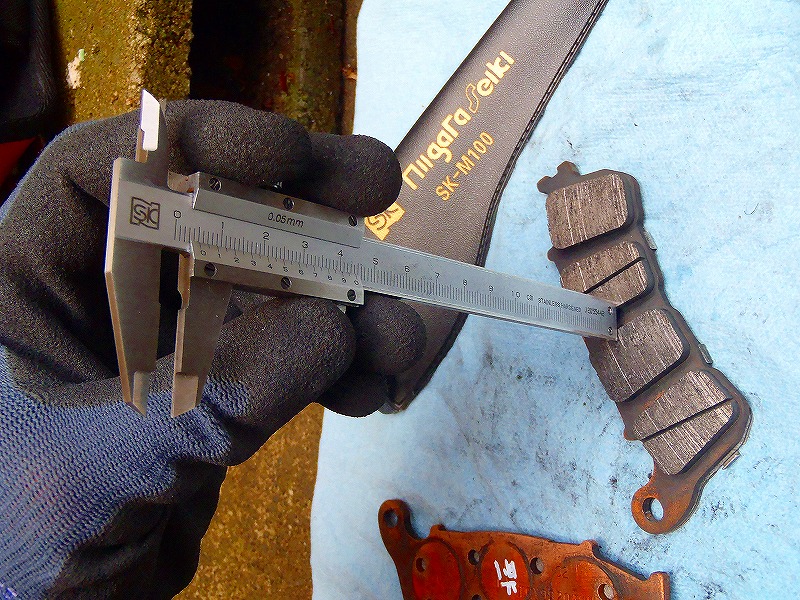

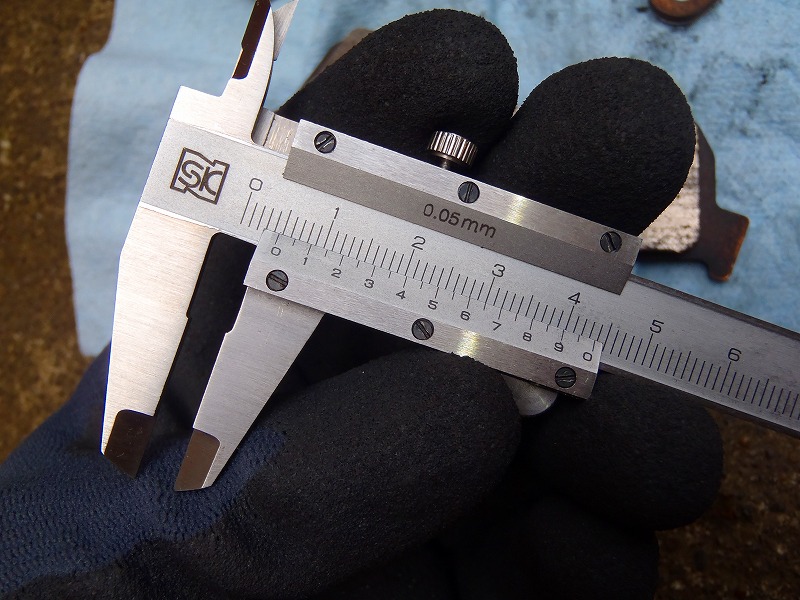

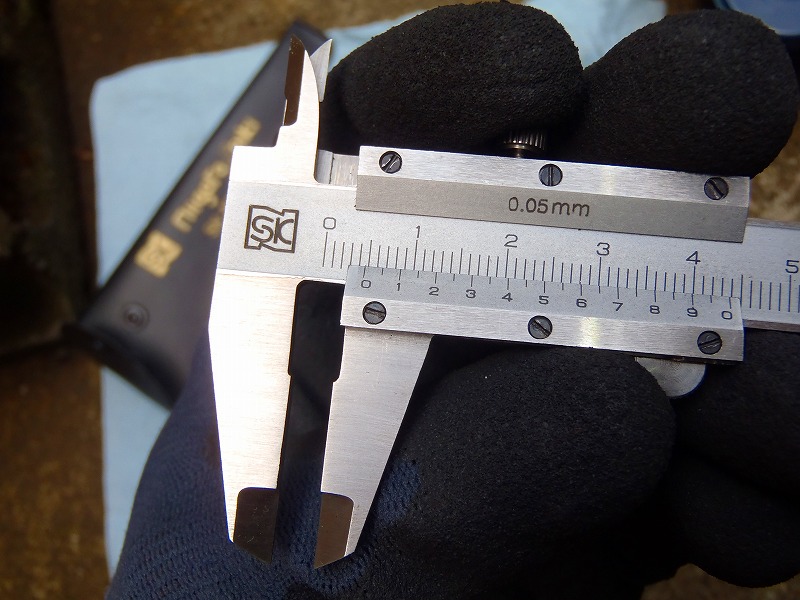

ノギスのディプスゲージ部での測定です。
手前側が4.75mm残り、
奥側が4.7mm残りでした。
初めの厚みを計測していないので、5000kmでどれだけ減ったのか分かりませんが、
次の10000kmの時で分かると思います。
どちらにしても、まだまだありましたので10000kmまで問題無いでしょう。

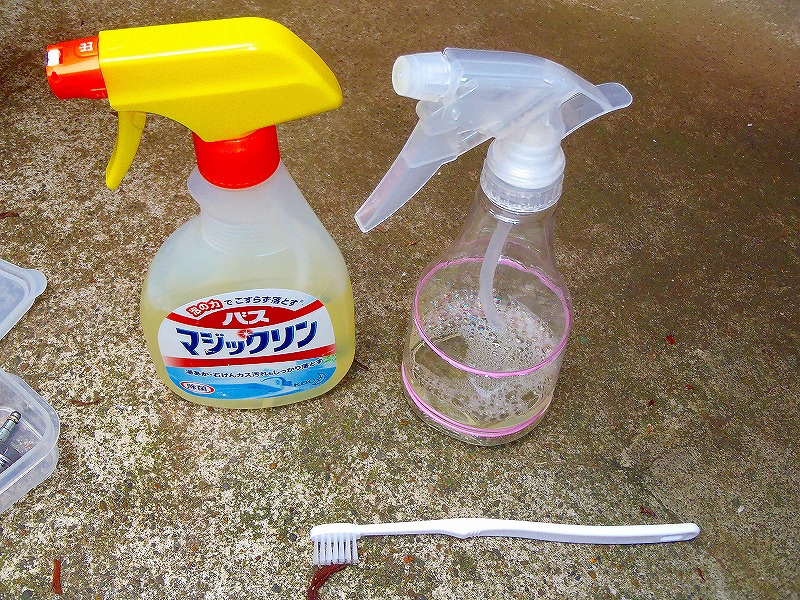

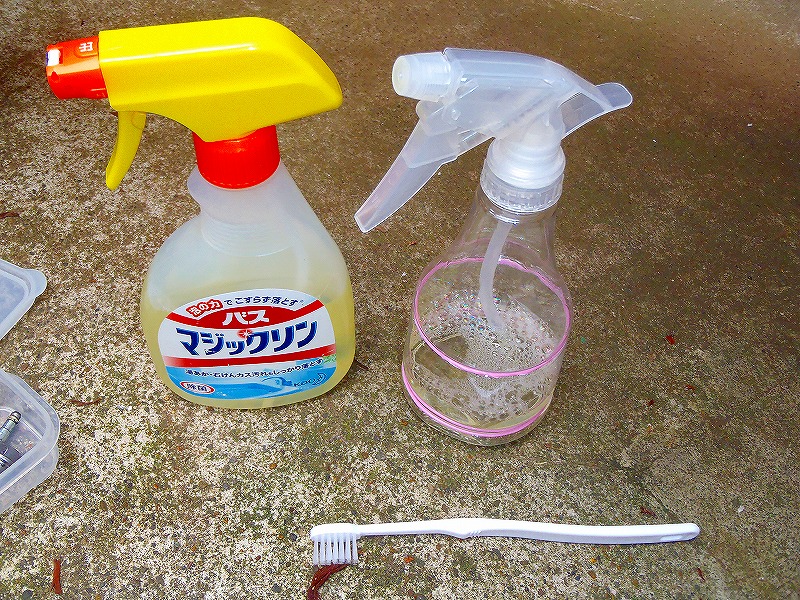

さて、清掃の番ですが管理人さんは、溶剤不使用のこちらの
中性洗剤様！
を使用しております。
原液のままでは無く、原液の半分くらいまで薄めて使用しています。
これが、また、、
良く落ちるんだよね～
揮発成分が入っていないので、シール部（ゴム）への攻撃性が
ほとんど無いので、安心して使えます。
スプレーしてから、歯ブラシを使用して、ゴシゴシすると、、、
ほーら！！

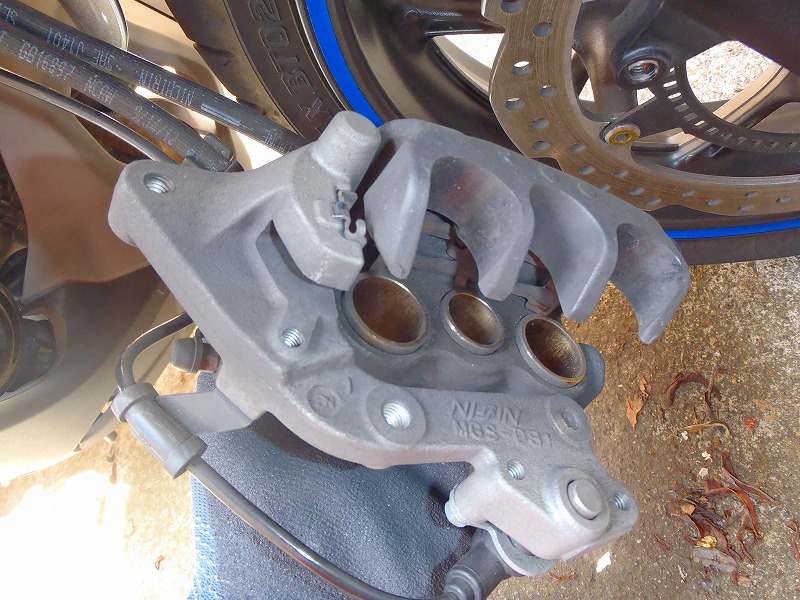

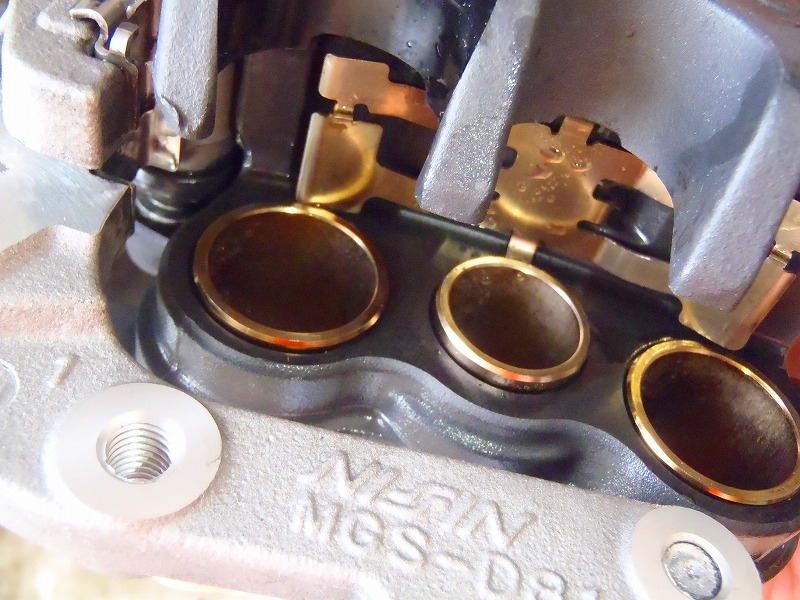

＜Before＞

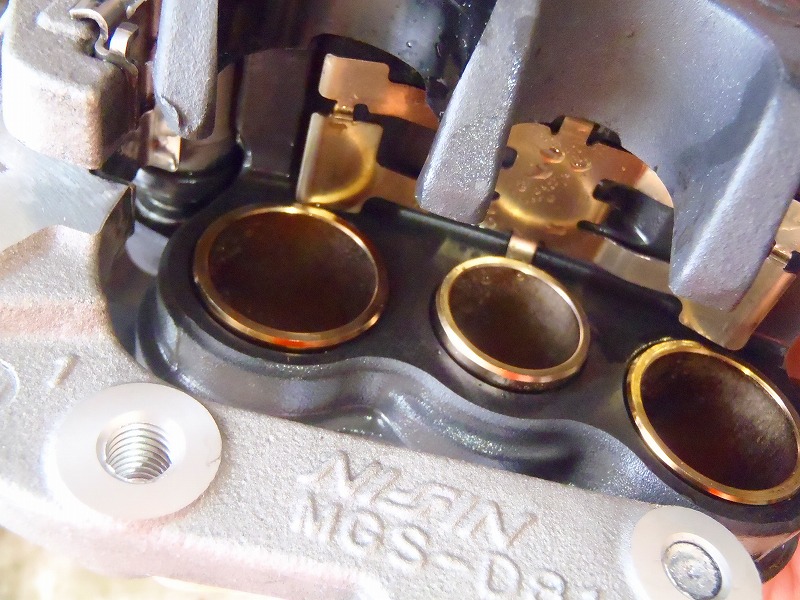

＜After＞
このとおり、ピカピカ！でしょ！！

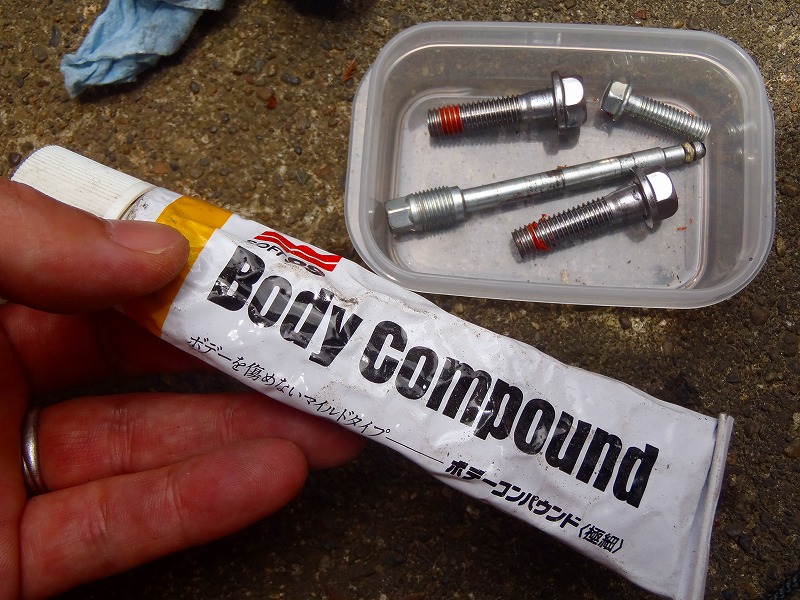

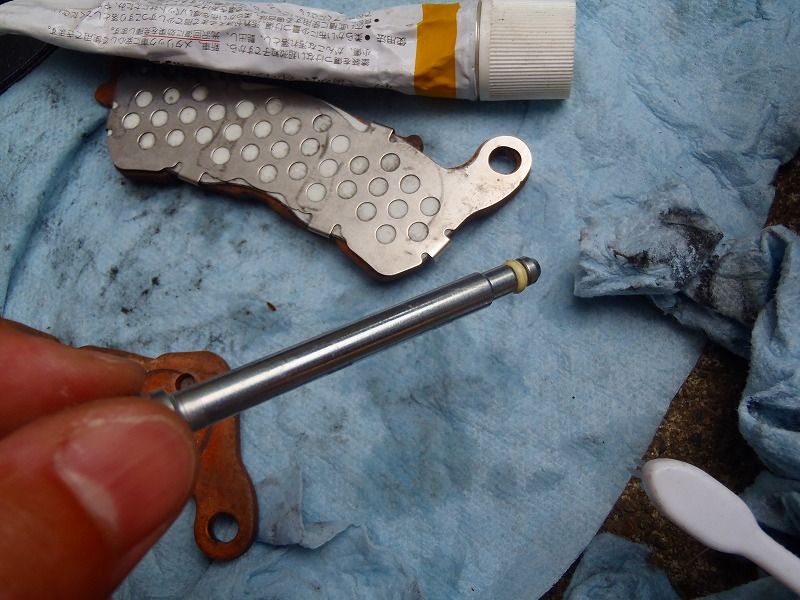

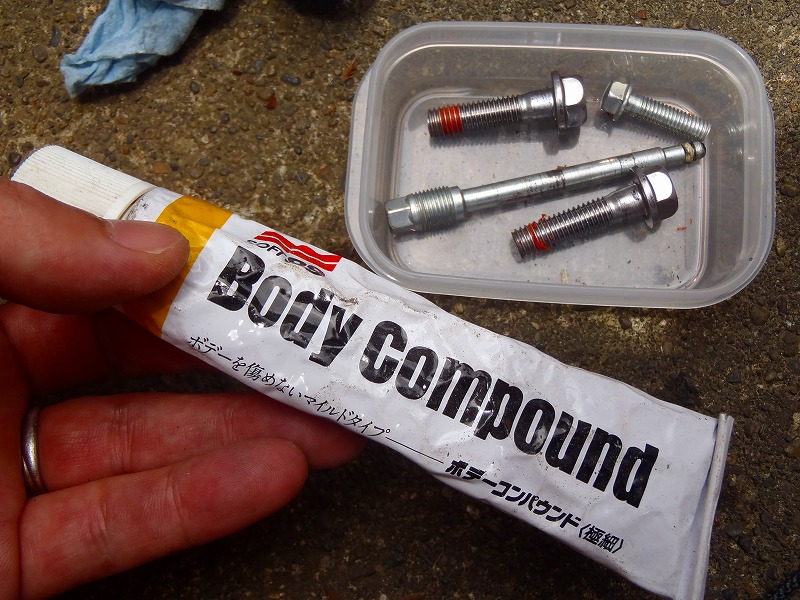

次は、パッドを止めていたボルトの清掃です。
コンパウンドの極細で汚れを取ってしまいます。
同時に、細かい傷も取るのでパッドの動きもスムーズになります。
この通り、ピカピカですが！
やり過ぎに注意です！！
汚れが取れた段階でストップ！です。
組付けの方法ですが、取り外しの逆となります。
まずはキャリパーを仮止めします。
その後に手前側のパッドから入れていきます。

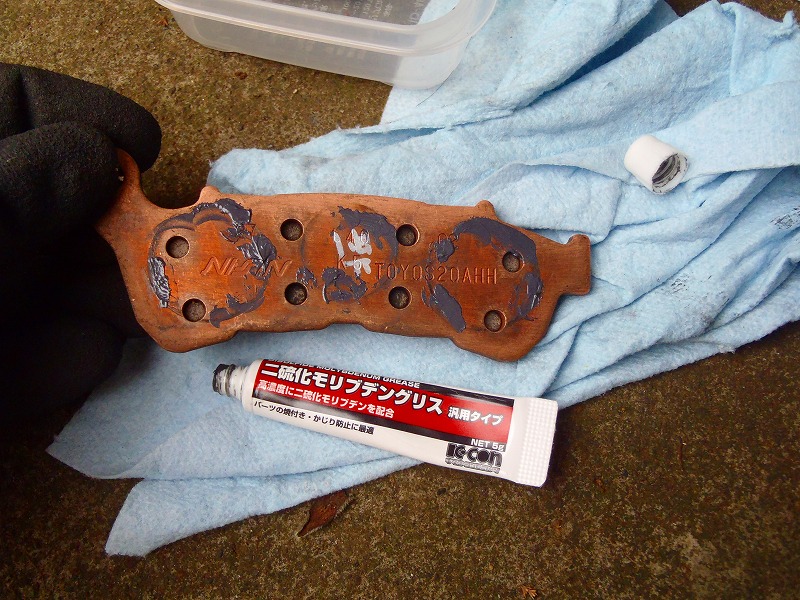

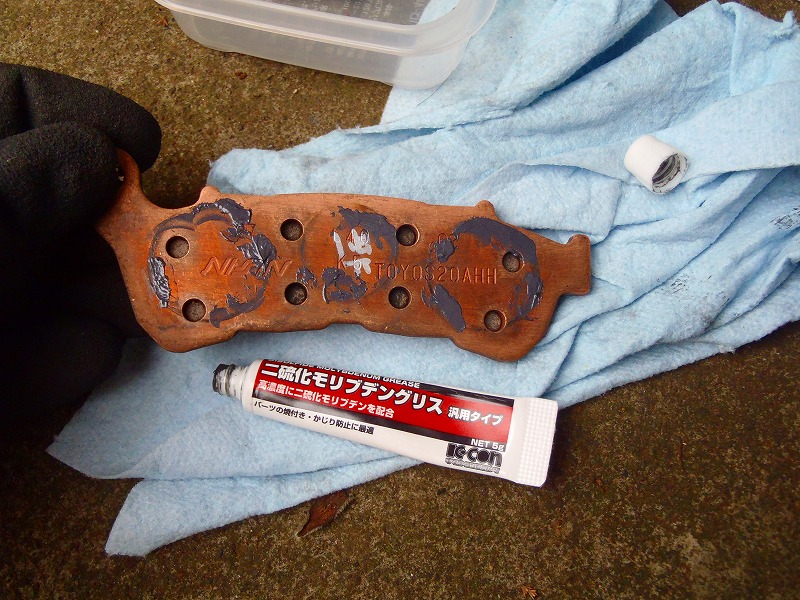

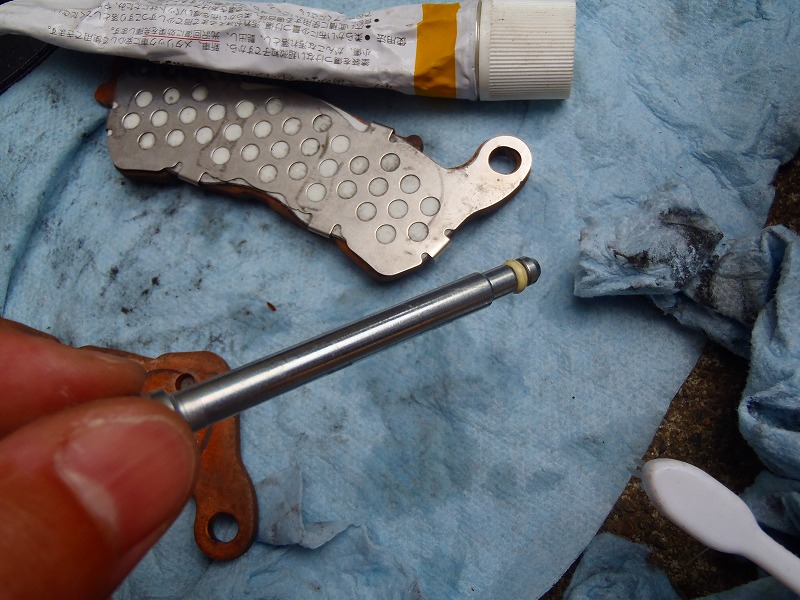

鳴き防止のために、モリブデングリスを塗ってから挿入します。

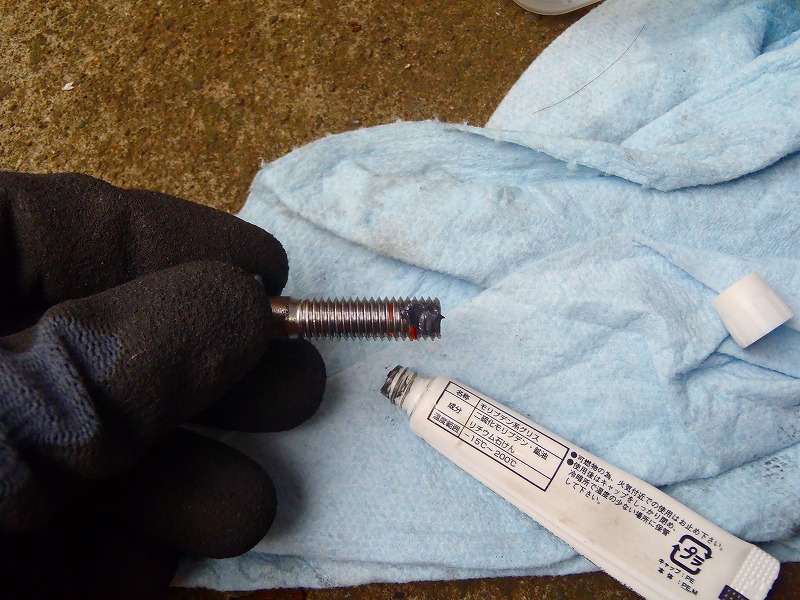

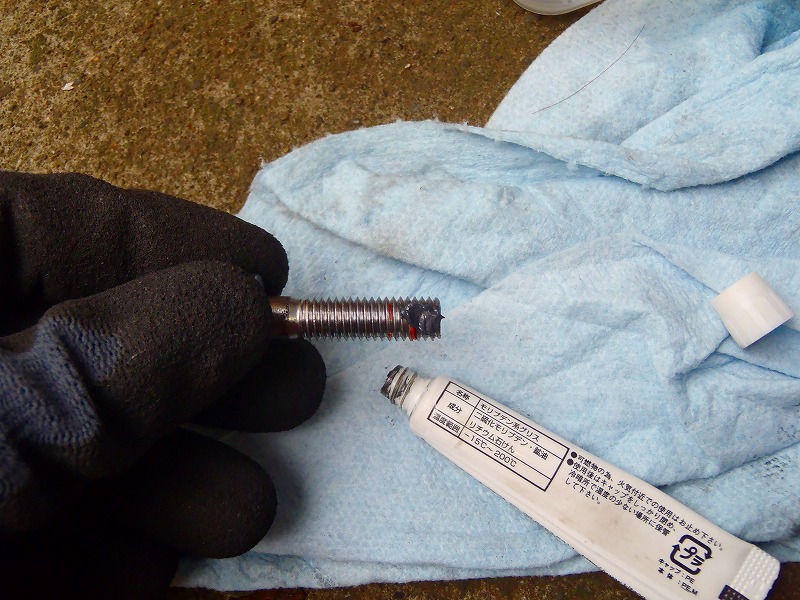

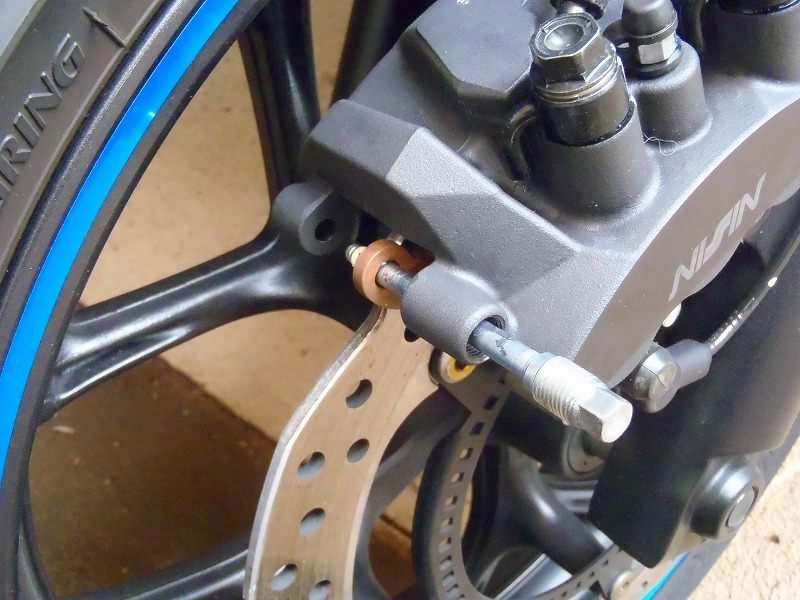

その後に、③のボルトを入れますが、こちらにも焼き付き防止のため、
同じようにグリスを塗ってからの挿入です。

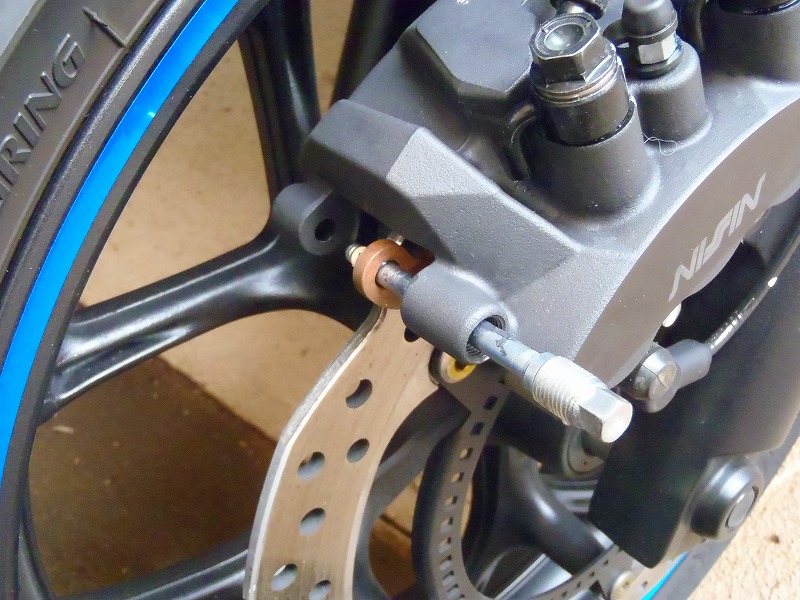

まだ、奥側のパッドを入れますので、③のボルトは途中までしか入れません。
奥側のパッドを入れてから、③のボルトを手で締まる所まで締めていきます。
ここ重要ですよ！！
初めからレンチやスパナを使用しない！！
これは、しっかりネジがかんでいない状態もあるので、その状態のまま、、
締めていくと、、、
、、、、！！
ネジが破壊されて、、一大事！
になってしまいます。
頑張って、手で締めていきましょう。
最後はレンチを使ってボルトを締めていきます、、、
が！
ここも重要です。
ご存じの通り、ブレーキは重要保安部品ですので、しっかりと締めなくては
いけません！
そのため、指定トルクで締めていきます。
が、、、。
管理人さんNC700Xのサービスマニュアル持ってない、、、。
ので、
今までの相方達のマニュアルを参考にして、①②のボルトは35N・mで締め付け、
③のボルトは18N・mで締め付けました。
今度ドリーム店に行って、本当の数値を確かめてこないと、、、。
いつものお願いです。
下記の拍手を「ポチ」として頂くと、また更に管理人のやる気が、、、
120％！充填となりますので、お願いします。
